hier möchte ich nun eine bebilderte Anleitung geben die zeigt wie ich die Kanger Verdampferköpfe neu wickel. Zwar habe ich erst vor sehr kurzem mit dem Dampfen angefangen, allerdings war mir das Konzept von Wegwerf-Köpfen recht schnell ein Dorn im Auge. Riesen Akkuträger und "normale" Selbstwickel-Verdampfer wollte ich aber auch nicht, da ich die Größe von Evod und Emow (letzteres eigentlich Zazo Air, die rebrandete Version) genau richtig finde. Erst kürzlich bin ich im Nachbarforum auf den "Kanger-Selbstwickel-Thread" gestoßen, habe da aber nur einige Details von meiner Variante gepostet, da der Rest dort schon sehr gut erklärt wurde. Dennoch möchte ich hier eine "Komplettanleitung" schreiben, in der Hoffnung das sie auch anderen ein Nutzen ist.

Mit dem neugewickelten Kopf lassen sich Geräte nutzen die entweder für die Single- oder aber auch die Dual-Coil Verdampferköpfe gedacht sind. Bei letzteren muss man einen Extraschritt machen, dazu mehr am Ende der Anleitung.

Nun gut, zuersteinmal das Material das ich nutze. Die Wicklung die ich nur noch benutze besteht aus Kanthal D mit 0.15mm Durchmesser. Als Wickelkörper nehme ich eine Ader aus einem ganz normalen 3x1.5 Quadrat NYM Installationskabel. Das hat bei mir 1.3mm Durchmesser. Natürlich braucht man auch einen alten (oder neuen, je nach Gusto) ausgeschlachteten Single-Coil Verdampferkopf wie er z.B. bei der Evod verwendet wird. Und man braucht auch etwas Watte. Diese sollte "Bio" sein, also natürliche Watte die nur mit Sauerstoff oder Wasserstoff gebleicht wurde und frei von sonstigen Dingen ist. Auch eine Pinzette aus Metall sowie einen Gasbrenner sollte man haben. Die Verdampferköpfe zerlegt man in ihre Einzelteile, die alten Coils und Glasfasergedöns entsorgt man. Den "Kamin" (dort wo die breite Dichtung ist) bekommt man leicht ab indem man wackelt und gleichzeitig zieht. Den Mittelstift unten kann man einfach rausziehen, ebenso den Isolator in dem er drinsteckte.

Als erstes muss man den Kanthal-Draht verdrillen. Leider ist das ein Schritt von dem ich keine Bilder gemacht habe, daher versuche ich mal zu erklären wie ich das gemacht habe. Ich habe gleich die ganzen 10 Meter Draht auf einmal verdrillt. Dazu nehme ich zwei Stücke von dem Kupferdraht aus dem Installationskabel. Aus einem biege ich einen kleinen Haken und eine Öse die sich z.b. in ein Türscharnier, aus dem anderen lediglich einen kleinen Haken, der dann in einen Akkuschrauber/Bohrfutter kommt. Nun wird ein Ende das Kanthal an dem "Türhaken" befestigt, durch den "Schrauberhaken" gelegt, dann zurück durch den "Türhaken" gelegt, und letztendlich das andere Ende an dem "Schrauberhaken" befestigt. So hat man dann drei parallele Drähte, und wenn man etwas Zug auf das Gebilde gibt, sind sie auch alle schön gleich lang, da sich der Draht bewegen kann.

(Alle folgenden Bilder anklicken für eine größere Version)

Nun wird der Akkuschrauber angeworfen. Dabei immer die Drähte leicht unter Spannung halten. Drehen lassen, drehen lassen, laaaange drehen lassen. Als Ergebnis sollte ein dicht verdrillter Draht bei herauskommen der so aussieht:



Bei meinem verdrillten Draht habe 25 Drehungen auf 10mm, wie man hier sehen kann:



Als nächstes wird die eigentlich Coil gewickelt. In diesem Fall sind es 10 1/2 Windungen auf dem Kupferdraht als Wickelkörper. Dafür schneidet man ein 90mm Stück von dem verdrillten Kanthal ab. Man sollte den Kupferdraht an einem Ende ein weing "anspitzen", so kann die Wickling später einfacher wieder auffädeln. Auch sollte die Coil möglichst dicht gewickelt werden. Die gewickelte Coil auf dem Kupferdraht sieht dann so aus:



Jetzt die Coil abziehen und mit einem Gasbrenner kurz ausglühen. Anschließend wird die Coil der Länge nach mit der Pinzette nicht zu fest zusammengedrückt und dann ordentlich mit dem Brenner ausgeglüht. Das Endergebnis sollte ungefähr so aussehen:



Ich lasse das Ende das später zum Mittelstift geht immer etwas länger und biege es an der Coil ein wenig ab, damit das ausrichten am Ende etwas leichter geht. Sieht dann so aus:



Jetzt schiebt man die fertige Wicklung wieder auf den Kupferdraht/Wickelkörper:



... setzt ihn in das Unterteil des Verdampferkopfes ein, so das Kupferdraht/Wickelhilfe in dem Schlitz unten ganz aufliegt:



... dreht das ganze um und achtet darauf das auf der Kupferdraht/Wickelhilfe immer noch ordentlich "in" das Kopfunterteil gedrückt ist:



Hat man das geschafft knickt man zuerst den äußeren Anschluss (Minus, der kürzere) komplett um. Sollte in etwa so aussehen:



Nun schiebt man den Isolator auf den Plusdraht. Dabei darauf achten das der schmale Kragen in Richtung des Kopfunterteils zeigt, so wie hier:



... und fummelt selbigen Isolator dann komplett rein:



Danach wird der zweite Draht (Plus, der lange) auch umgeknickt und dann mit den Fingern festgehalten. Letzteres dient dazu das nachher beim Einsetzen des Mittelstiftes der Draht nicht zurückgeschoben wird. So halte ich das immer:



Jetzt wird der Mittelstift/Pluspol eingeschoben, was am Ende dann so aussieht:



Natürlich muss man jetzt die überstehenden Drahtenden abknipsen. Das sollte man möglichst bündig machen damit nichts übersteht. Es ist auch eine gute Idee wenn man den äußeren Draht nach dem abknipsen noch etwas zurückbiegt (im Bild gesehen nach "oben") damit der überstehende Rest nicht aus versehen Kontakt mit dem Mittelstift macht wenn der Stift zu weit eingedrückt wird:



Wenn man von "oben" in den Kopf reinschaut sollte das ganze erstmal so aussehen:



Nun sollte man den Widerstand kontrollieren. Ich habe mit den genannten Durchmessern und Daten immer konsistente 1.9 Ohm. Manchmal flackert es zwischen 1.8 und 1.9, manchmal zwischen 1.9 und 2.0, meistens aber ist es stabil auf 1.9 Ohm. Ganz wichtig: Den Widerstand der Messleitungen bzw. Messspitzen berücksichtigen! Bei meinem Fluke geht das ganz einfach indem die Messspitzen zusammengehalten werden, kurz warten bis der ausgelesene Wert stabil ist, dann "REL" drücken, Ab dann entspricht der abgelesene Wert dem tatsächlichen Wert. Hat man keine Realtivmessung, hält man ganz einfach die Messspitzen zusammen, merkt sich den Wert, und zieht selbigen später von der eigentlichen Messung ab. Hier sieht man wie es dann bei mir beim Messen aussieht:



Passt das alles soweit sollte man jetzt den halbfertigen Kopf aufschrauben und einmal "anfeuern". Damit werden eventuelle Verunreinigungen verbrannt die noch auf der Coil sind, z.B. Körperfett von den Fingern, Rückstande die "zwischen den Zwirbeln" sind, etc. Bei mir steigt immer ein kleines Rauchzeichen auf beim ersten mal, das war es dann. So sieht das aufglühen aus, in diesem Fall auf einem stinknormalen Evod Akku:



Watte! Jetzt kommt die Watte rein! Da muss man ein wenig Gefühl für haben/entwickeln. Ich mache es immer so das ich ein wenig Watte aus dem Beutel zupfe (benutze die DM Watte, Marke "Ebelin", ist "Bio"), etwas langziehe und dann zusammendrücke. Dabei "rolle" ich die Watte zwischen zwei Fingern, also sie wird nicht verdrillt, nur zusammengedrückt und rund gemacht. An den Stellen wo es noch zu dick ist wird ein wenig gezogen, wieder gerollt, etc. Das Ergebniss sollte sein das der "Wattestift" beim durchziehen durch die Coil selbige leicht mitbewegt. Es sollte nicht zu leicht durchgehen, aber auch nicht am anderen Ende der Coil die Watte aufbauschen. Wie gesagt, das hat man relativ schnell raus. Ist es zuviel, schmeckt es bei langen Zügen am Ende gerne mal "wattig". Ist es zu wenig blubbert es irgendwann. Hat man die Watte durchegozgen schneidet man sie passend zurecht. Ich arbeite immer auf einer Evod Base, und schneide die Watte fast bündig mit dieser ab. Sieht dann so aus:



Mit einem Liquid (ich nehme immer neutrales, ohne Nikotin und Aroma) wird die Watte von beiden Seiten gut feucht gemacht. Auch auf die Coil selber gebe ich etwas. Danach greift man mit der Pinzette ein Ende der Watte, so ca. 1-2mm von dem Kopfgehäuse weg, und schiebt das in Richtung des Gehäuses. Das gleiche macht man mit dem anderen Ende. Der Effekt ist das man so eine "Wulst" produziert die sich zwischen dem jeweiligen Coil-Ende und der Innenseite des Gehäuses bildet. Das dichtet dann sehr gut ab, behindert den Liquidnachfluss nicht. Zudem ist es einfach zu machen und sehr gut reproduzierbar. Am Ende sieht das dann so aus:



So, hat man alles geschafft wird der "Kamin" wieder aufgesteckt und die Silikondichtung auf selbigen geschoben. Das Ergebnis:



So, das ganze ist ja nun ein Single-Coil Verdampfer. Lässt sich aber auch wunderbar in Teilen verwenden die eigentlich für Dual-Coil gedacht sind, z.B. Evod 2 anstatt Evod, Emow, etc. Dazu einfach eine zweite Dichtung einer Single-Coil oben auf den Kamin stecken. Sieht dann so aus:



Allerdings _kann_ es manchmal ein Problem geben wenn man Single-Coil Köpfe in Teilen für die Dual-Coil Köpfe verwendet. Es scheint das die Toleranzen zwischen beiden etwas grenzwertig sind. Das heißt das es passieren kann das zwischen Akku und Kopf am Pluspol kein Kontakt zustande kommt, eben weil der Stift vom Pluspol am Kopf so _gerade_eben_ keinen Kontakt mehr mit dem Akku macht. Das kann man aber beheben indem man eine extra Sichereungsscheibe auf den Stift steckt bevor man ihn in den Isolator schiebt. Ich habe das ganze auch in einem anderen Beitrag in diesem Forum erwähnt: Zazo Air 1300

Das ganze sieht dann so aus am Ende:



So, ich hoffe das mein Beitrag für euch nützlich ist. Das Ergebnis ist auf jeden Fall toll. Schön viel Dampf und Geschmack, wesentlich besser als originale Single-Coil Köpfe, und vor allem _viel_ besser als diese miesen Dual-Coil Köpfe.

Feuer frei für Fragen und Kommentare, freue mich schon drauf ;)

Schöne Grüße,

Chris

Zitat von Dreitagebart im Beitrag #2

---

Sehr schön gemacht, jeder wichtige Schritt in der richtigen Reihenfolge ist vorhanden und sehr deutliche Bebilderung.
Solche Anleitungen mag ich, denn mit dem Tempo eines Videos kommt nicht jeder mit - mir geht es jedenfalls oft so.
GEDANKT :)

---

Zitat von radelife im Beitrag #4

---

Ich wickel' meine Köppe für den iKiss auch selber, geht wesentlich noch einfacher... Ich wollte nur schreiben, dass deine Beschreibung mit Bilder absolute Spitze ist!!
Sehr ausführlich = langer Text, passt!

---

Zitat von dampfermieze im Beitrag #7

---

Vor ein paar Monaten hat @wobiwilli schonmal so eine Bilderserie erstellt, aber dank der besch***en Suchfunktion wird die natürlich nicht gefunden.
Und leider wird auch dieser sehr sinnvolle Beitrag bald in der Versenkung verschwinden
Übrigens: damit habe ich mit dem selber wickeln angefangen. Das wickeln meiner SWVD's war danach ein Kinderspiel
Gruß Mieze

---

Moin Honigbiene,

Zitat von Honigbiene im Beitrag #11

---

Die anleitung find ich sehr verstädnlich geschrieben. Ich mach mir hierauf ein lesezeichnen.

In der Theorie sieht das für mich alles ganz easy aus. Vl probier ich es demnächst aus. Die Tage sollte mein erster SW Tröpfler kommen.. da muss ich noch bissl material kaufen, würde sich also anbieten.

---

Zitat von Honigbiene im Beitrag #11

---

Zwei Fragen zu der Anleitung: Wenn mir mein Akkuträger den Widerstand des gewickelten Coils verrät.. reicht das aus? Oder brauch ich unbedingt ein Ohmmessgerät?

---

Zitat von Honigbiene im Beitrag #11

---

Was macht der Gasbrenner bzw das ausglühen mit der Wicklung? Ich hab nämlich keinen. Alternativen? Nicht wirklich, oder doch?

---

Zitat von Honigbiene im Beitrag #11

---

Ansonsten super. Ich hab das meiste direkt verstanden und hätte ich material da würd ichs auch glatt ausprobieren :) Aber vor der Fummelarbeit fürcht ich mich jetzt schon gg

---

Zitat von Dreitagebart im Beitrag #13

---

@Honigbiene

Mit " Gasbrenner " is jetze nich ne Campingkochstelle und auch kein Schweissgerät gemeint, sondern son kleines Teil, wo die Flamme so düsentriebwerkartig rauskommt. " Ausglühen " bedeutet einmal kurz drüberfahren über den Draht sodass jede Stelle einmal rot geglüht hat kurz.

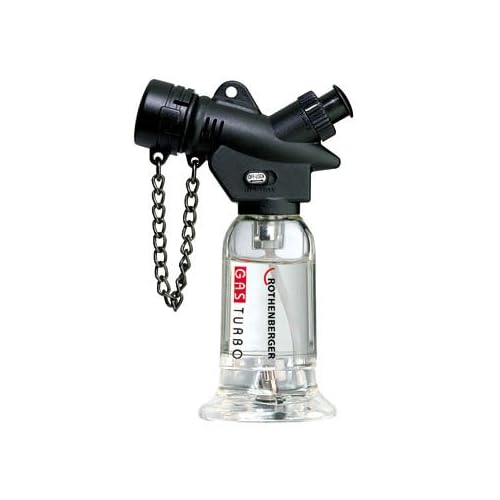

die Teile sind Feuerzeuggrösse :

http://ecx.images-amazon.com/images/I/41...IuL._SS500_.jpg

LG

---

Zitat von GrafDampf im Beitrag #17

---

Tolles How-To. Klasse.

---

Zitat von GrafDampf im Beitrag #17

---

Aber ich habe eine Frage:

Wie ist das denn, wenn ich nur Heizdraht verwende, wird da nicht die Silikonisolierung gegrillt??

Ich habe testweise auch schon einmal selbst einige meiner Kangerköpfe neu gewickelt, dabei aber geschweißten nr-r-nr-Draht verwendet. Kanger macht das selbst ja auch.

Im Gegensatz zu einem normalen SWV wird bei den Kangerköpfen die Wicklung ja nicht einfach an den Polschrauben befestigt, sondern die Wickjlungsfüße werden durch die Silikonisolierung geführt bzw. liegen eng und fest an ihr an.

---

Zitat von GrafDampf im Beitrag #19

---

Ok Chris, vielen Dank.

Dann werde ich mich auch mal trauen, durchgängig Heizdraht zu verwenden und deinen gedrillten Draht finde ich spannend.

Der gedrillte Draht ist - vom Prinzip und der Funktion her - ja eigentlich fast ein Dualcoil, aber viel pflegeleichter zu bauen bzw. zu wickeln und im Betrieb dann sicherlich auch viel robuster und weniger störanfällig oder?

---
